Koordynacja międzybranżowa: rzuty 2D vs modele BIM

Nakładanie rzutów 2D kontra federacja modeli, clash detection i BCF. Porównanie koordynacji kiedyś i dziś oraz jak policzyć oszczędności u siebie.

  • Koordynacja międzybranżowa
  • Clash detection
  • BCF
  • Navisworks
  • Federacja modeli
Narada koordynacyjna BIM: zespół przy stole patrzy na ekran z federacyjnym modelem konstrukcji i instalacji
W koordynacji międzybranżowej na modelu kolizje wyszukuje reguła testu, a każda uwaga ma status i widok 3D. Na rysunkach 2D ten sam proces opierał się na nakładaniu rzutów, protokołach ze spotkań i PDF-ach z uwagami. W wielu biurach tak jest zresztą do dziś. Poniżej porównanie obu podejść krok po kroku, razem z miejscami, w których koordynacja na modelu też zawodzi.

Jak wyglądała koordynacja na rzutach 2D?

Koordynacja na rysunkach 2D polegała na ręcznym nakładaniu rzutów i przekrojów poszczególnych branż i porównywaniu ich okiem. Dawniej robiono to na kalce na stole podświetlanym. W wielu biurach nadal robi się to na nałożonych podkładach (xrefach) w CAD albo na wydrukach z kolorowymi zakreśleniami.

Dwa papierowe rzuty na kalce nałożone na stół podświetlany z czerwonymi i niebieskimi zakreśleniami kolizji
Nakładanie rzutów na kalce: każdą kolizję trzeba było zauważyć i zakreślić ręcznie.

Typowy przebieg wyglądał tak:

  1. Każda branża rysuje w swoim pliku DWG, architekt wysyła podkład, instalatorzy odnoszą się do niego jako do xrefa.
  2. Przed spotkaniem koordynacyjnym ktoś zbiera rzuty wszystkich branż i nakłada je na siebie, na ekranie albo na papierze.
  3. Rozbieżności są zakreślane na wydruku lub w PDF-ie i opisywane w mailu albo w protokole ze spotkania.
  4. Każda branża poprawia swój rysunek i wysyła nową rewizję. Nikt nie sprawdza automatycznie, czy poprawka nie wytworzyła nowego konfliktu.

Rzut pokazuje jedną płaszczyznę. Kanał wentylacyjny pod belką widać na przekroju, o ile ktoś narysował przekrój w tym właśnie miejscu. Wysokości układa się więc z tabelek rzędnych, a miejsca, w których trzy instalacje przecinają się nad korytarzem, często wychodzą dopiero przy montażu.

Przykład z praktyki

Typowa sytuacja: projekt wentylacji i projekt instalacji kanalizacyjnej są zgodne na rzutach, każdy osobno. Dopiero na budowie okazuje się, że kanał o wysokości kilkudziesięciu centymetrów i rura kanalizacyjna ze spadkiem zajmują ten sam pas pod stropem. Decyzja zapada na miejscu, między kierownikiem robót a inspektorem nadzoru, a projektant w ramach nadzoru autorskiego dowiaduje się o niej po fakcie.


Czym jest federacja modeli i clash detection?

Federacja modeli to złożenie osobnych modeli branżowych (architektura, konstrukcja, instalacje) w jeden model koordynacyjny bez ich łączenia w jeden plik źródłowy. Clash detection to automatyczne wyszukiwanie miejsc, w których elementy z różnych modeli kolidują ze sobą.

Każda branża nadal pracuje w swoim modelu i swoim programie. Do koordynacji eksportuje się je zwykle do IFC albo natywnych formatów narzędzia koordynacyjnego i składa razem. Warunek: wspólny układ współrzędnych i jasne zasady, które elementy sprawdzamy z którymi.

Kolizje twarde i miękkie

  • Kolizja twarda (hard clash) — geometrie dwóch elementów fizycznie się przecinają, np. rura przechodzi przez belkę.
  • Kolizja miękka (soft clash, clearance) — elementy się nie przecinają, ale naruszają wymaganą odległość, np. brak miejsca na izolację rury albo na dostęp serwisowy do urządzenia.

W Navisworks osobne testy w module Clash Detective obejmują typy: Hard, Hard (Conservative), Clearance oraz Duplicates (identyczna geometria w prawie tym samym miejscu). Parametr Tolerance pozwala odfiltrować drobne przecięcia, a każda kolizja ma status: New, Active, Reviewed, Approved lub Resolved. Dzięki temu po kolejnym uruchomieniu testu widać, co zniknęło, a co nadal czeka na rozwiązanie.

Jakie narzędzia?

Do wykrywania kolizji najczęściej używa się Autodesk Navisworks (Clash Detective) oraz Solibri, w którym wykrywanie kolizji jest oparte na regułach: wybierasz, które elementy sprawdzasz względem których, określasz strefy odstępów i wykluczasz dopuszczalne przecięcia. Autodesk oferuje też koordynację modeli w chmurze (Autodesk Forma, dawniej ACC), a Navisworks da się z nią zintegrować. Zakres funkcji zależy od licencji i wersji, więc przed wyborem sprawdź aktualną dokumentację producenta.

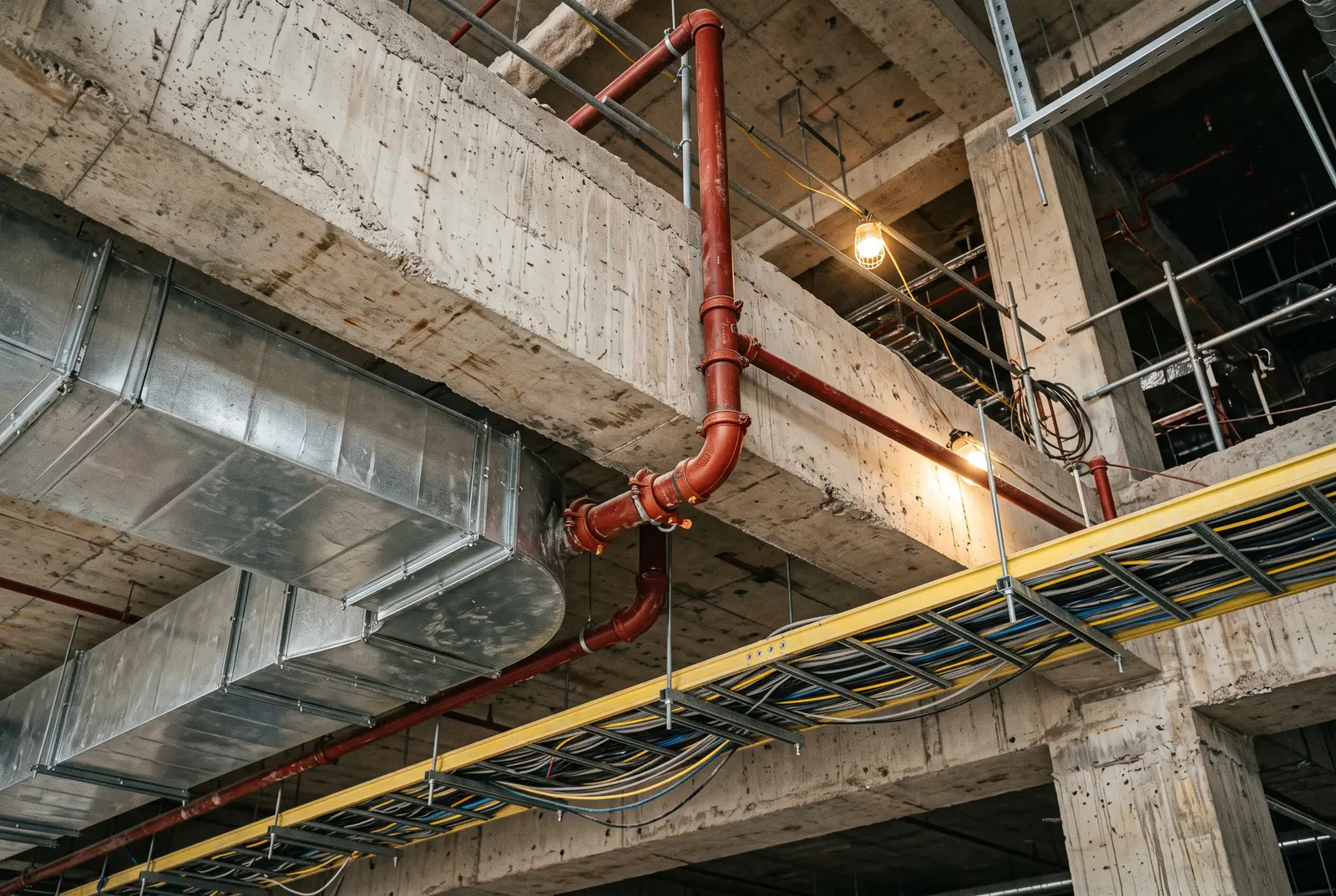

Widok w górę na strop w budowie: kanał wentylacyjny, rury tryskaczowe i drabinka kablowa pod belką
Gęsto zajęta przestrzeń pod belką: tu kolizje najłatwiej przeoczyć na rzutach, a najdrożej poprawić na budowie.

Co to jest BCF i jak zmienia obieg uwag?

BCF (BIM Collaboration Format) to otwarty standard buildingSMART do wymiany tematów koordynacyjnych między różnymi programami. Zamiast zrzutu ekranu w mailu przekazujesz zgłoszenie z widokiem 3D, wskazanymi elementami, komentarzami i statusem.

Temat (topic) w BCF ma m.in. tytuł, typ, status, autora i datę, a opcjonalnie priorytet, przypisaną osobę i termin. Dołączony jest do niego punkt widzenia (viewpoint): pozycja kamery, wybrane i ukryte elementy oraz płaszczyzny przecinające. Elementy są wskazywane przez IfcGuid albo identyfikator z programu autorskiego, dlatego zgłoszenie pokazuje to samo miejsce w każdym programie obsługującym BCF, pod warunkiem że IfcGuid są stabilne między kolejnymi eksportami. W standardowej instalacji Revita i Navisworks obsługa BCF zwykle wymaga dodatku (np. BIMcollab BCF Manager) albo modułu zgłoszeń w chmurze, więc sprawdź, jak to wygląda w Twojej wersji.

BCF-XML a BCF-API

buildingSMART opisuje dwie implementacje: BCF-XML, czyli wymianę zgłoszeń w pliku, oraz BCF-API, czyli REST-owe API do zarządzania zgłoszeniami online. W pierwszym przypadku eksportujesz paczkę i wysyłasz ją koordynatorowi, w drugim wszyscy pracują na jednym serwerze zgłoszeń i nie ma problemu „która wersja pliku jest aktualna”.

Obecne są dwie wersje formatu plikowego: 2.1 i 3.0. W 3.0 plik używa rozszerzenia .bcf (wcześniej .bcfzip; w praktyce spotkasz oba), temat może mieć projektowo unikalny identyfikator nadawany przez serwer (ServerAssignedId), a punkty widzenia są niezmienne po utworzeniu. Z praktycznego punktu widzenia: sprawdź, którą wersję obsługują wszystkie programy w projekcie, i zapisz to w BEP.


2D a BIM: porównanie krok po kroku

Największa różnica to moment wykrycia, powtarzalność testu i ślad w postaci zgłoszeń. Poniżej zestawienie typowych praktyk, bez wyników pomiarów.

EtapKoordynacja na rysunkach 2DKoordynacja na modelach (federacja)
Przygotowanie danychZestawienie DWG/PDF z rewizjami, nakładanie xrefów, ręczne ustalanie rzędnychEksport modeli (np. IFC), wspólny układ współrzędnych, ustalony zakres elementów
Wykrywanie kolizjiWzrokowe, na rzutach i wybranych przekrojachAutomatyczne testy (twarde, odstępy) z tolerancją i zestawami wyboru
Zgłaszanie uwagMail, zakreślony PDF, punkt w protokoleZgłoszenie BCF z widokiem 3D i wskazanymi elementami
Śledzenie statusuLista w Excelu lub protokół, ręczna aktualizacjaStatus przy zgłoszeniu, ponowny test pokazuje, co zniknęło
WersjonowanieNumer rewizji rysunku, łatwo o pomyłkę, który plik jest aktualnyWersje modeli w CDE, test powtarzany na nowych wersjach
Kiedy wychodzi problemCzęsto dopiero na budowieW biurze, w cyklu koordynacyjnym, o ile modele są kompletne

Kluczowy fakt: koszt zmiany rośnie wraz z etapem, na którym wykryto problem. Poprawka na modelu jest tańsza niż przeróbka wykonanej instalacji. To powszechnie przyjęta zasada.


Gdzie clash detection zawodzi?

Clash detection zawodzi wtedy, gdy dane wejściowe lub zasady testu są złe: wynik to wtedy tysiące kolizji, z których większość nie ma znaczenia. Narzędzie liczy przecięcia, nie ocenia sensu projektu.

  • Brak reguł i tolerancji — test „wszystko ze wszystkim” generuje lawinę zgłoszeń. Trzeba ograniczyć pary (np. kanały a konstrukcja), ustawić Tolerance i zgrupować wyniki.
  • Źle zamodelowane instalacje — kanały bez izolacji, brak kształtek, podpór i otworów rewizyjnych powodują, że wyniki są albo fałszywe, albo zbyt optymistyczne.
  • Brak ustaleń o szczegółowości — jeśli nikt nie określił, jakie elementy i z jaką dokładnością mają być w modelu (patrz LOIN, PN-EN 17412-1), testujesz coś, co jeszcze nie istnieje.
  • Złe współrzędne — model przesunięty lub obrócony względem pozostałych daje kolizje, których nie ma, i ukrywa te, które są. Sprawdź punkt bazowy przed pierwszym testem. Częste źródła błędów opisujemy w tekście o błędach eksportu IFC z Revita.
  • Nieaktualne modele — koordynacja na starej wersji marnuje spotkanie, a wynik trzeba powtarzać.

Uwaga: brak kolizji w raporcie nie oznacza, że projekt jest zgodny z wymaganiami: nie sprawdza on dostępu serwisowego, spadków ani zgodności z przepisami, jeśli ich nie zamodelowano i nie zdefiniowano w teście.


Jak zacząć koordynację w modelu w małym zespole?

W małym zespole zacznij od jednej pary branż i jednego powtarzalnego cyklu, zamiast od pełnej federacji wszystkich modeli. Poniżej kolejność, która się sprawdza.

  1. Ustal punkt bazowy i układ współrzędnych przed pierwszym eksportem i zapisz je w BEP.
  2. Ustal rytm: np. wymiana modeli raz w tygodniu o stałym dniu, koordynacja następnego dnia.
  3. Zacznij od jednej pary, np. instalacje wentylacyjne względem konstrukcji, potem dodawaj kolejne.
  4. Ustaw tolerancję i zestawy wyboru, a po pierwszym teście wyrzuć powtarzalne, nieistotne grupy. Pojedyncza belka przebita przez kilkadziesiąt rur to jeden problem, więc zgłaszaj go jako jedno zgłoszenie.
  5. Zgłaszaj w BCF: jedno zgłoszenie na grupę kolizji, z przypisaną osobą i terminem.
  6. Powtarzaj test na nowych wersjach i zamykaj zgłoszenia na podstawie wyniku, nie deklaracji.
  7. Zapisz zasady: kto odpowiada za jaki model, kto za koordynację. Obciążenie koordynatora to częsty temat, patrz gdzie BIM Manager traci czas.

Gdzie powstają oszczędności i jak je policzyć u siebie?

Oszczędność powstaje w tym, że kolizja jest wykryta i rozwiązana w biurze, zanim trafi na budowę. Uniwersalnego procentu nie ma, bo zależy od projektu, jakości modeli i dojrzałości zespołu, dlatego najlepiej zmierzyć ją na własnych danych.

Kolizja znaleziona w biurze to zmiana w modelu i nowa wersja eksportu. Ta sama kolizja na budowie to przestój ekipy, kucie, zamówienie nowych kształtek i korekta dokumentacji powykonawczej. Jak to policzyć w dwóch kolejnych projektach, jednym prowadzonym po staremu i jednym z koordynacją na modelu, albo przed i po wdrożeniu:

  1. Liczba zapytań (RFI) i zmian na budowie — policz te, których przyczyną była kolizja lub brak koordynacji. Opisz każdą jednym zdaniem.
  2. Godziny koordynacji — czas koordynatora i projektantów na przygotowanie danych, test, spotkanie i poprawki w jednym cyklu.
  3. Koszt jednej przeróbki — dla kilku typowych zmian z budowy oszacuj przestój, robociznę, materiał i czas projektanta na korektę.
  4. Liczba kolizji na cykl — łącznie z odsetkiem zamkniętych do następnego testu. Jeśli liczba nie spada, problem leży w procesie, nie w narzędziu.

Porównanie tych czterech liczb daje Twoją własną odpowiedź, wiarygodniejszą niż cudza średnia.


Jak pomaga BIM Market

BIM Market to asystent AI oparty na wyselekcjonowanej bazie wiedzy BIM (m.in. IFC, ISO 19650, BCF, IDS, dokumentacja Revita, Navisworks i Autodesk Forma). Możesz w nim zapytać o ustawienie testu kolizji, opis procesu koordynacji w BEP albo dobór wersji BCF. Odpowiedzi AI nie zastępują uprawnionego specjalisty, więc gdy temat jest trudny, możesz skonsultować się z zweryfikowanym ekspertem z marketplace'u, płacąc za konsultację.

  • Płacisz za użycie — tokeny, bez subskrypcji, 1000 tokenów BIM na start.
  • Dane w UE — pliki i czaty na serwerze we Frankfurcie, nieudostępniane osobom trzecim i nieużywane do trenowania modeli AI.
  • Według danych BIM Market użytkownicy oszczędzają średnio 8 godzin tygodniowo.

Zadaj pierwsze pytanie w czacie.


FAQ — najczęściej zadawane pytania

Co to jest clash detection?

Clash detection to automatyczne wyszukiwanie kolizji między elementami z różnych modeli branżowych złożonych w jeden model koordynacyjny. Wykrywa kolizje twarde (przecięcia geometrii) i miękkie (naruszenie wymaganych odstępów). Wynik wymaga oceny koordynatora, bo część kolizji jest nieistotna lub dopuszczalna.

Czym jest BCF i do czego służy?

BCF (BIM Collaboration Format) to otwarty standard buildingSMART do wymiany zgłoszeń koordynacyjnych między programami. Zgłoszenie zawiera tytuł, status, komentarze oraz widok 3D z odniesieniem do elementów modelu. Występuje w wersji plikowej (BCF-XML, wersje 2.1 i 3.0) i w wersji API (BCF-API).

Czym koordynacja BIM różni się od koordynacji na rysunkach 2D?

W 2D koordynator porównuje nałożone rzuty i przekroje wzrokowo, a uwagi krążą w mailach i protokołach. W BIM kolizje wyszukuje test na złożonych modelach, a uwagi mają widok 3D, status i historię w BCF. Dzięki temu problemy wychodzą w biurze, zanim trafią na budowę, o ile modele są kompletne i poprawnie osadzone we współrzędnych.

Jakie programy służą do wykrywania kolizji?

Najczęściej używane to Autodesk Navisworks (moduł Clash Detective) i Solibri, który wykrywa kolizje na podstawie reguł. Kolizje można też sprawdzać w chmurowych narzędziach koordynacyjnych, np. w Autodesk Forma (dawniej ACC). Zakres funkcji zależy od wersji i licencji.

Kto odpowiada za koordynację międzybranżową?

Zwykle wyznacza się koordynatora BIM, ale to zapisy projektu (BEP, umowy) określają, kto prowadzi testy, a kto poprawia kolizje. Za poprawkę we własnym modelu odpowiada każda branża. Rola i zakres odpowiedzialności powinny być zapisane przed pierwszą wymianą modeli.
